BAW56W 是一款高性能開關二極管，由薩科微（Slkor）生產。它特別適用于電流開關和高速開關應用，是電子電路設計中的理想選擇。
下載數據手冊 在線咨詢
產品名稱: BAW56W
生產商: 薩科微（Slkor）
關鍵規格:
- 反向耐壓 (VRM): 100V
- *大正向電流 (IO): 150mA
- 正向壓降 (VF): 0.715V
- 反向漏電流 (IR): 2.5μA
- 反向恢復時間 (trr): 4ns
- 封裝：SOT-323
產品概述:
BAW56W 是一款高性能開關二極管，由薩科微（Slkor）生產。它特別適用于電流開關和高速開關應用，是電子電路設計中的理想選擇。
產品特點:
1. 高反向耐壓：具有100V的反向耐壓，適用于多種電路設計。
2. 高正向電流容量：支持*大150mA的正向電流，適用于多種應用。
3. 低正向壓降：正向壓降僅為0.715V，有助于減小功耗。
4. 低反向漏電流：反向漏電流僅為2.5μA，確保高效性能。
5. 快速反向恢復：具有快速的反向恢復時間，為4ns，適用于高速開關應用。
應用領域:
- 電源開關
- 高頻電路
- 信號整形
- 高速開關應用
如需更多詳細信息或樣品，請隨時聯系我們。我們致力于提供高品質的技術支持和服務。
| 文件名稱 | 標題 | 說明 |
|---|---|---|

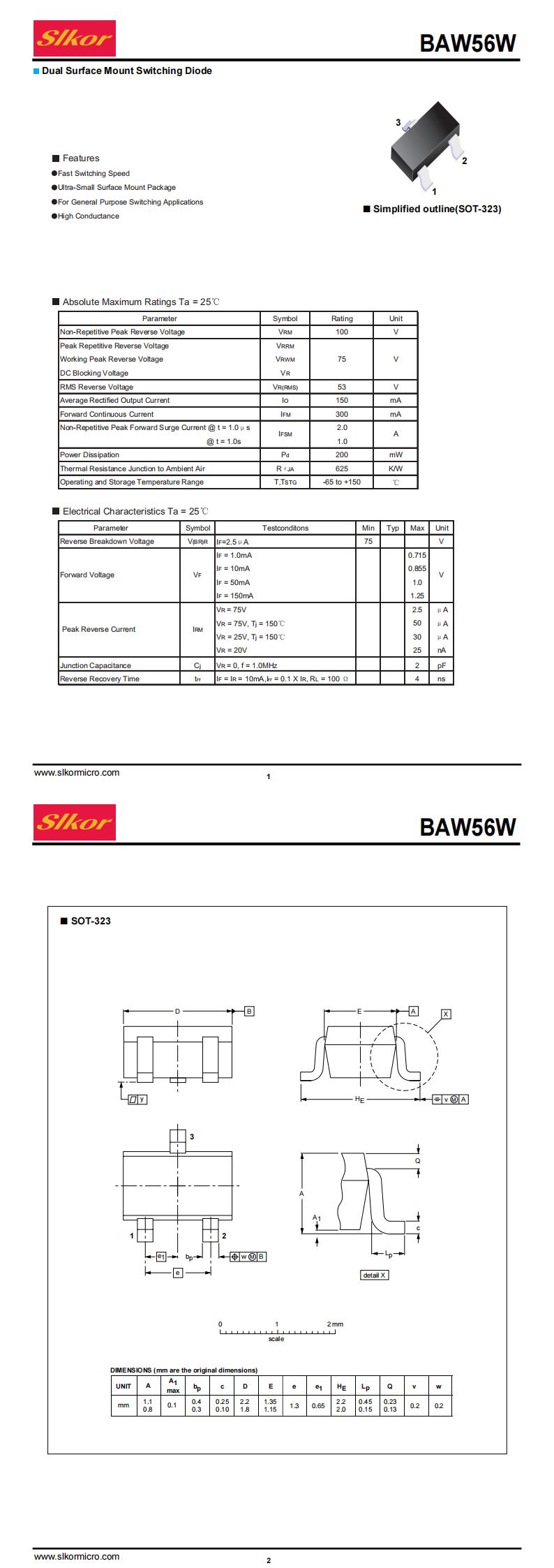

| BAW56W SOT-323.pdf | BAW56W SOT-323 | - |
