N溝道MOSFET
漏源電壓：100V
連續漏極電流：47A
導通電阻(RDS(on))：8mΩ@10V,20A
閾值電壓(Vgs(th))：2.4V@250uA
柵極電荷(Qg)：29nC@4.5V
輸入電容(Ciss)：2.55nF@15V
反向傳輸電容(Crss)：12pF@15V
工作溫度范圍：-55℃~+150℃@(Tj)
封裝：DFN5x6-8

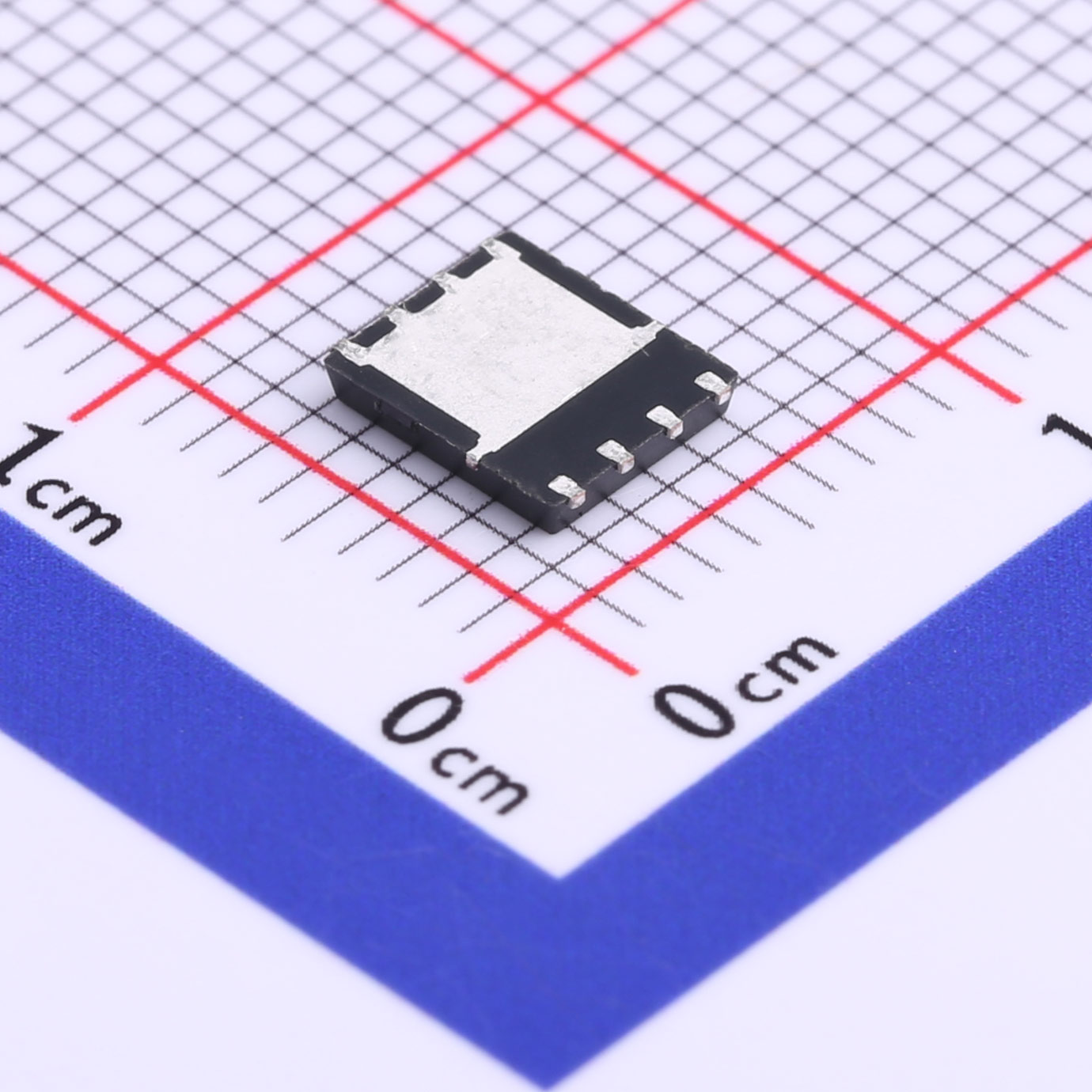

產品名稱：中壓MOS管
型號：SL60N10Q
概述：
SL60N10Q 是一款 N 溝道 MOSFET，工作電壓為100V，可承受*大漏電流47A，導通電阻(RDS(on))低至8mΩ@10V,20A。該器件的輸入電容(Ciss)為2.55nF，反向傳輸電容(Crss)為12pF，柵極電荷(Qg)為29nC。此外，它還具有*的溫度特性，在-55℃~+150℃的溫度范圍內均可正常工作。
特性：
- N溝道MOSFET
- 漏源電壓：100V
- 連續漏極電流：47A
- 導通電阻(RDS(on))：8mΩ@10V,20A
- 閾值電壓(Vgs(th))：2.4V@250uA
- 柵極電荷(Qg)：29nC@4.5V
- 輸入電容(Ciss)：2.55nF@15V
- 反向傳輸電容(Crss)：12pF@15V
- 工作溫度范圍：-55℃~+150℃@(Tj)
- 封裝：DFN5x6-8
應用：
該產品可廣泛應用于電源、DC-DC轉換器、電機控制、照明等領域中。
注意事項：
1. 在使用之前，請仔細閱讀產品手冊中的使用說明和警告內容。
2. 請保持器件清潔，避免污染和靜電損傷。
3. 請注意器件的*大電壓和*大電流，不要超過其額定值。
4. 請?jiān)谝?guī)定的溫度范圍內使用，避免過熱或過冷的環境。
5. 請避免震動、振動和機械沖擊，以免影響器件的性能和壽命。
關于薩科微 Slkor：
薩科微 Slkor是一家致力于提供高品質、高性能半導體器件的制造商，擁有先進的技術和嚴格的質量控制體系，為客戶的設計提供*佳的解決方案和支持。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SL60N10Q.pdf | SL60N10Q | - |
