SL25N10是一款高性能的N溝道MOS場效應晶體管。它設計用于在各種電子應用中提供可靠的開關和線性放大。其優秀的電氣性能和高功率容忍性使其成為許多應用的理想選擇。
下載數據手冊 在線咨詢產品名稱
MOS管 SL25N10
制造商
薩科微Slkor
概述
SL25N10是一款高性能的N溝道MOS場效應晶體管。它設計用于在各種電子應用中提供可靠的開關和線性放大。其優秀的電氣性能和高功率容忍性使其成為許多應用的理想選擇。
電氣特性
漏源電壓(Vdss): 100V
連續漏極電流(Id): 25A
功率(Pd): 34W
導通電阻(RDS(on)@Vgs,Id): 35mΩ@10V, 15A
閾值電壓(Vgs(th)@Id): 1.8V@250μA
封裝和引腳

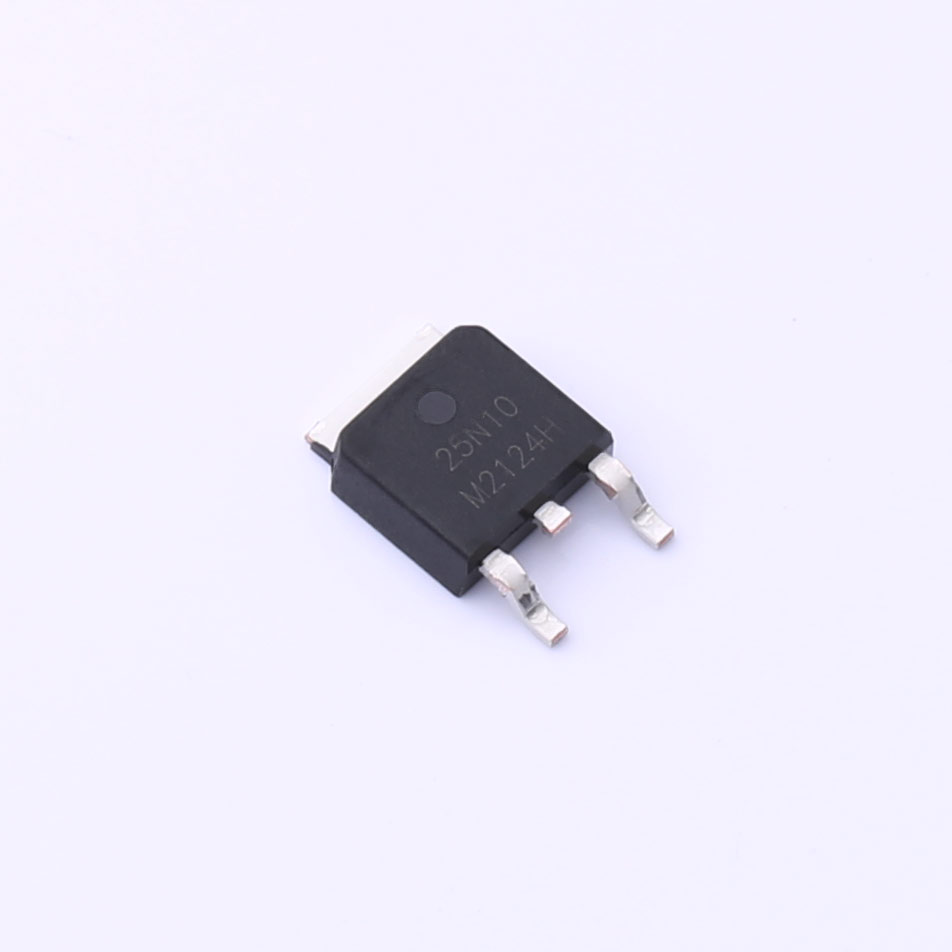

SL25N10采用TO-252封裝，具有以下引腳：
漏源極 (D): 連接到負極。
柵極 (G): 控制MOSFET的導通。
源極 (S): 連接到負載并接地。
產品優勢
高電壓容忍性: 適用于各種應用，包括電源系統和電機控制。
高功率處理能力: 可靠地處理大電流和高功率應用。
低導通電阻: *小化導通損耗，提高能效。
低閾值電壓: 有助于實現低壓控制和高效能。
應用領域
SL25N10廣泛應用于：
電源設計: 包括開關電源和電源適配器。
電機驅動: 用于控制各種類型的電機。
LED照明: 作為高性能LED驅動器的組成部分。
安裝和使用
在設計電路和集成SL25N10時，請參考制造商提供的技術規格和應用手冊。確保適當?shù)纳嵩O(shè)計以維持設備的性能和可靠性。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SL25N10 TO-252.pdf | SL25N10 TO-252 | - |
支持
如果您需要設計/技術支持，請告知我們并填寫 應答表 我們會盡快回復您。
Longevity
The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.
中壓MOS管SL25N10

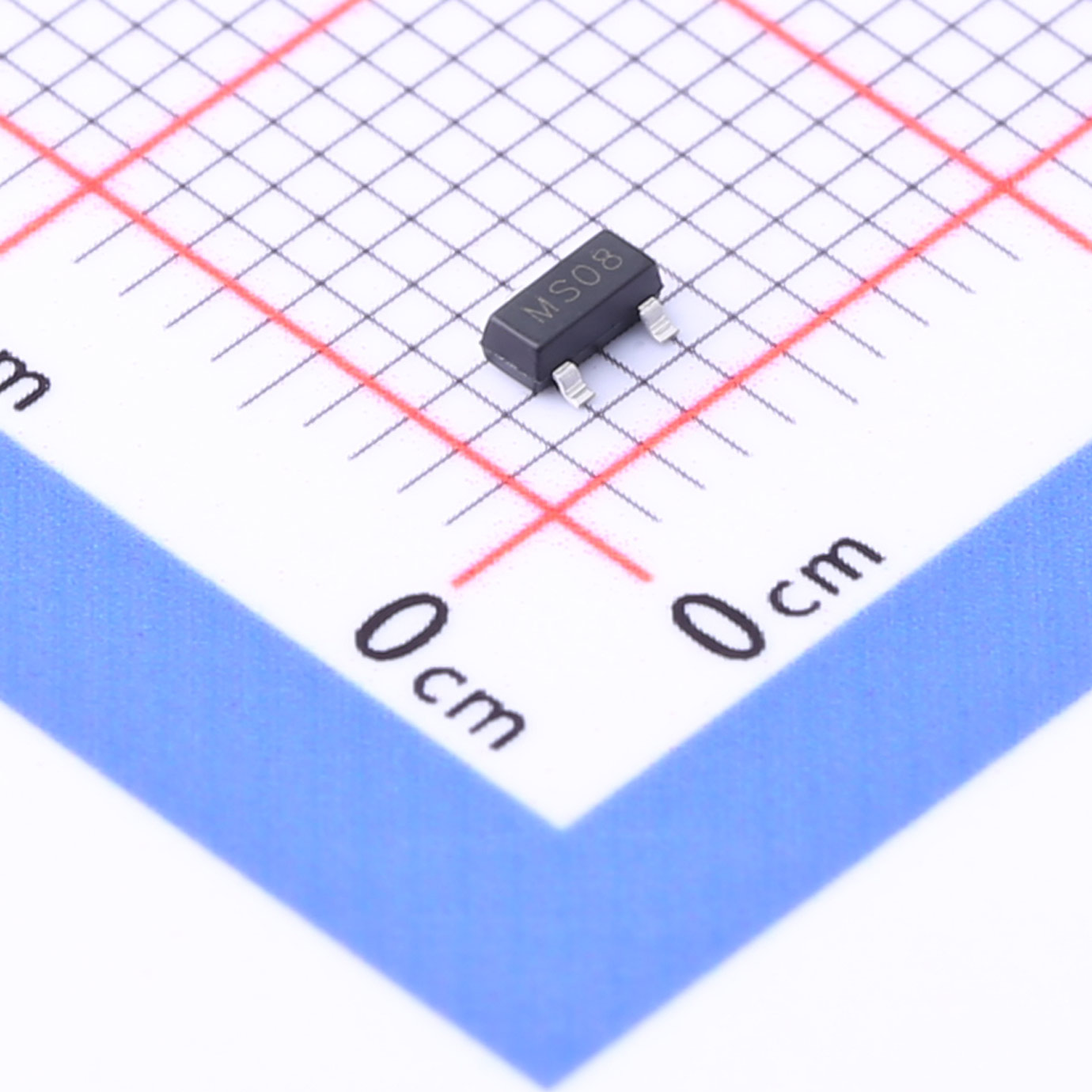

SL2308是一款N溝道中壓MOS管，適用于各種中壓應用。其漏源電壓為60V，連續漏極電流為1.8A，可滿足各種中壓應用需求。此外，SL2308采用*技術，具有低導通電阻，即135mΩ@10V,1.8A的RDS(on)@Vgs,Id，可實現更高效能的能量轉換，提高系統效率。在中壓應用中，它能夠提供可靠的開關操作，使其適用于DC-DC轉換器、高效能電源管理、LED照明等領域。

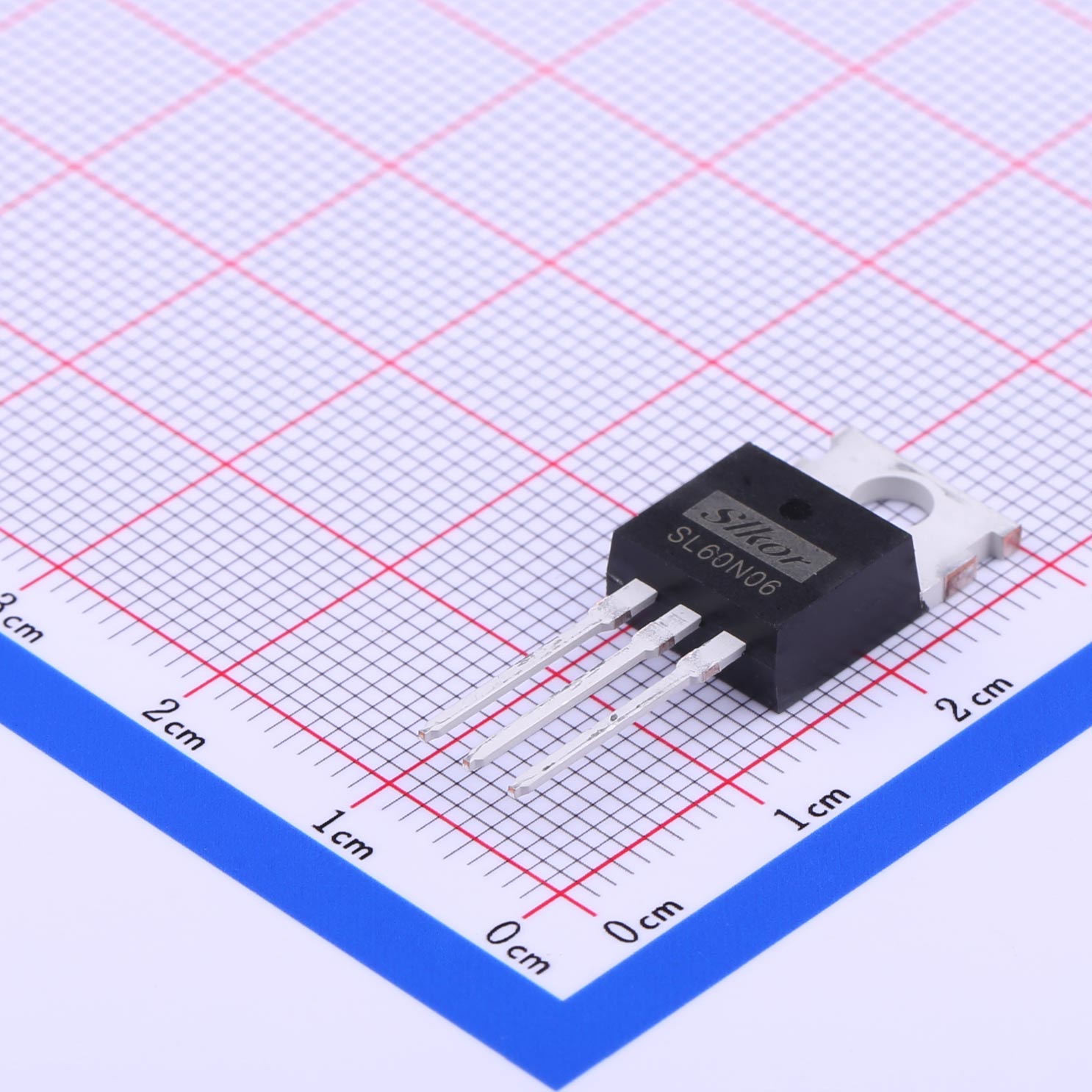

SL60N06是一款中壓N溝道MOSFET，具有漏源電壓高達60V和60A的連續漏極電流，可提供高性能的電源控制和轉換功能。

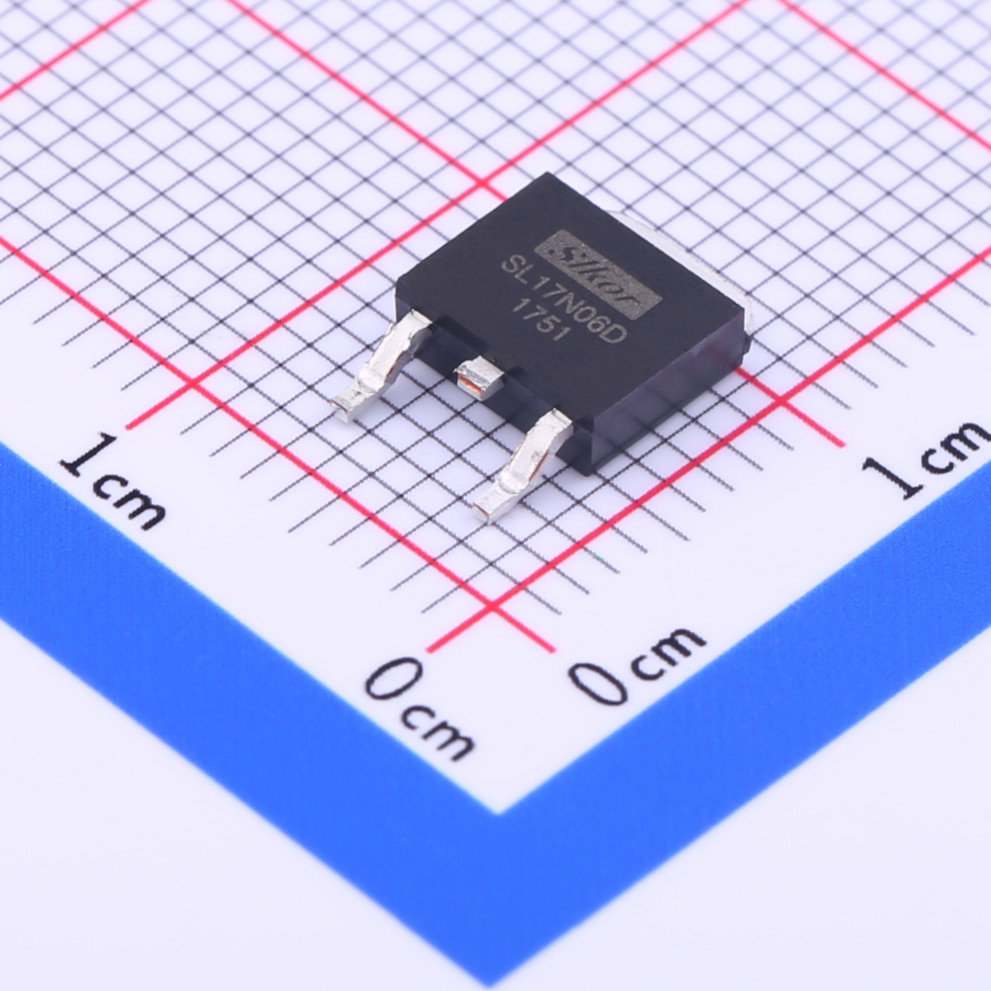

SL3401低壓MOS管和SL17N06D中壓MOS管是薩科微Slkor生產的兩款功率MOSFET，分別適用于不同的電壓和電流需求。SL3401以其低導通電阻適用于低壓應用，而SL17N06D則以其較高的電壓承受能力適用于中壓應用。這兩款MOS管均以其高效率和可靠性，滿足現代電子設計的需求。
