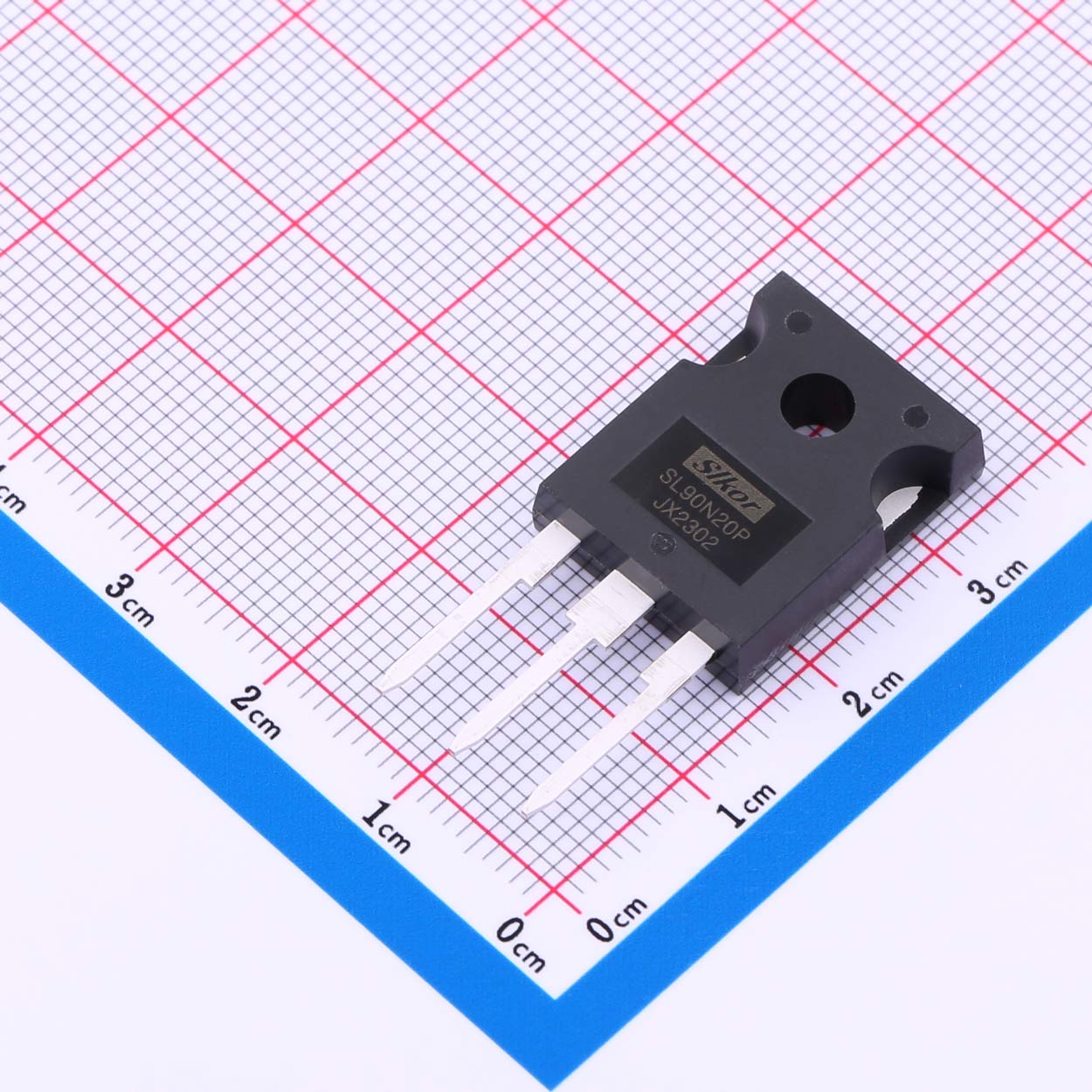

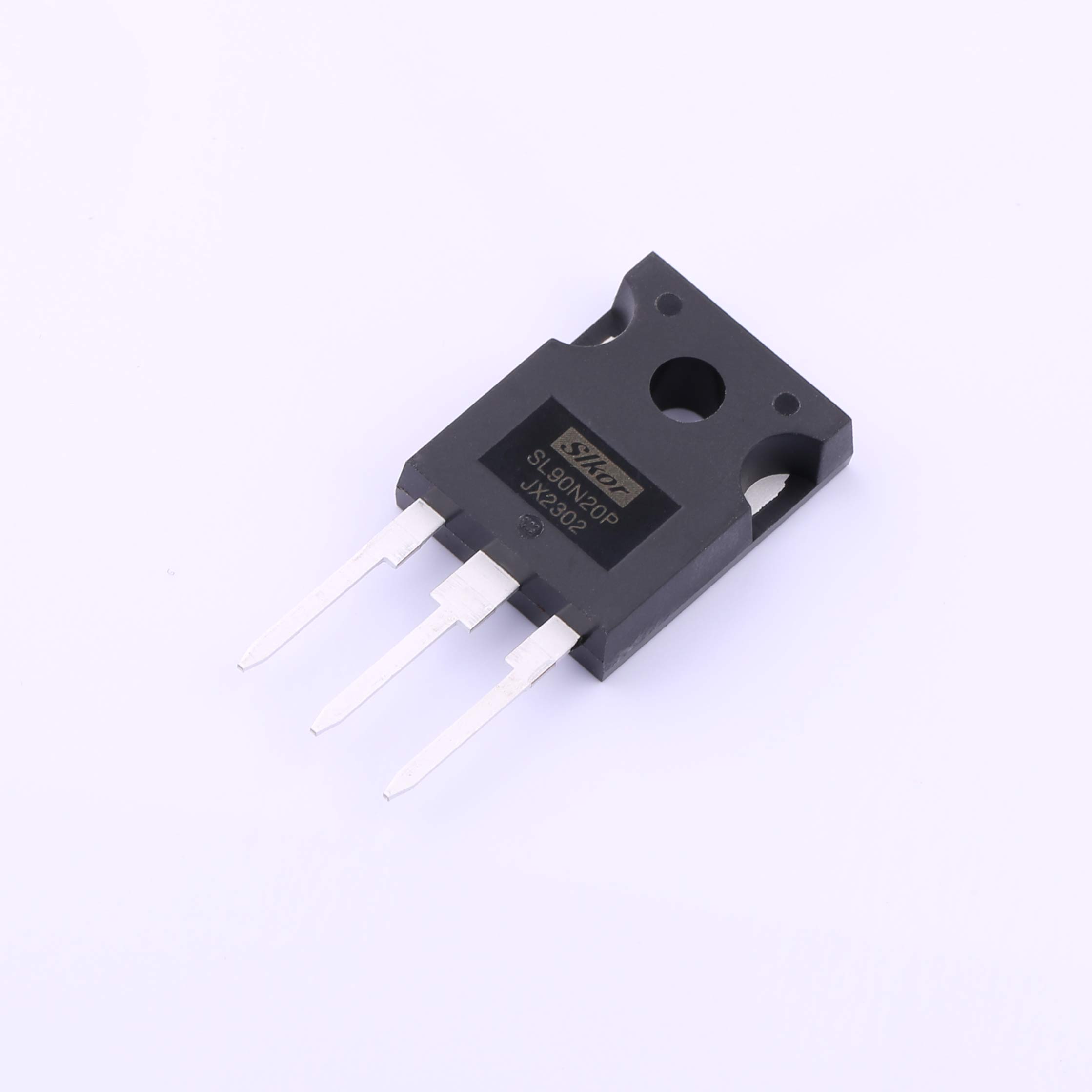

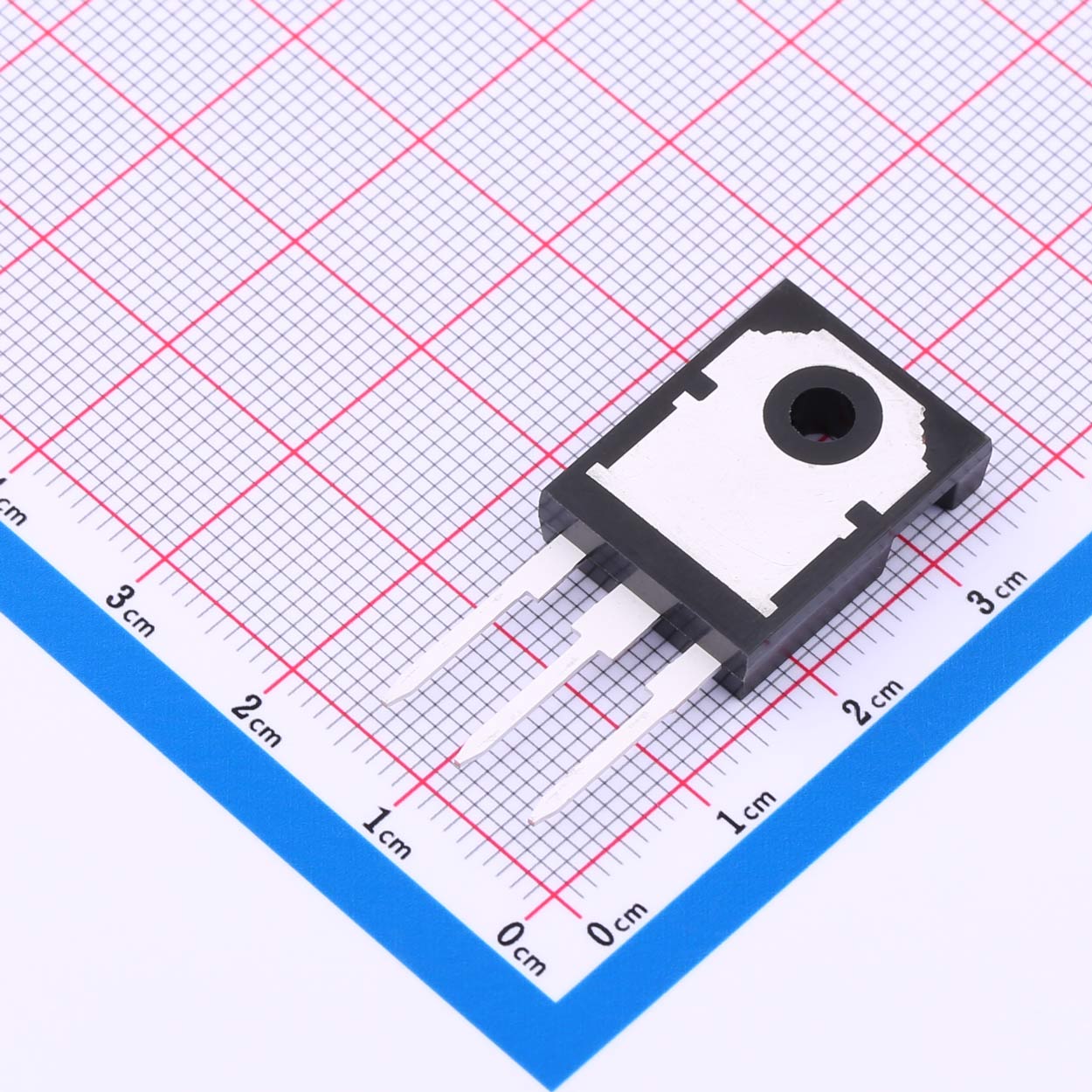

MOS管SL90N20P是一款高功率N溝道MOS場效應管，由薩科微Slkor公司生產。其高電壓和大電流特性使其適用于高功率電子應用。
下載數據手冊 在線咨詢產品名稱：MOS管SL90N20P
生產商：薩科微Slkor
產品類型：N溝道
電性能參數：
漏源電壓（Vdss）： 220V
連續漏極電流（Id）： 80A
功率（Pd）： 140W
導通電阻（RDS(on)@Vgs, Id）： 30mΩ @ 10V, 95A
閾值電壓（Vgs(th)@Id）： 4.0V @ 250μA
產品特性與應用：
MOS管SL90N20P是一款高功率N溝道MOS場效應管，由薩科微Slkor公司生產。其高電壓和大電流特性使其適用于高功率電子應用。
主要特性：
高電壓承受能力： 漏源電壓（Vdss）為220V，適用于高壓電路設計。
大電流承受能力： 連續漏極電流（Id）為80A，適用于高功率應用場景。
高功率： 可以承受高達140W的功率，適用于高功率負載。
相對低的導通電阻： 在10V電壓和95A電流下，導通電阻為30mΩ，有助于降低功耗和提高效率。
高閾值電壓： 閾值電壓（Vgs(th)@Id）為4.0V @ 250μA，確保穩定的電路控制。
應用領域：
MOS管SL90N20P廣泛應用于高功率電子應用，包括但不限于：
電源開關： 適用于高功率電源開關電路。
電機驅動： 在高功率電機控制電路中，可實現有效的電流控制。
電源逆變器： 用于高功率電源逆變器的輸出控制。
安全與可靠性：
MOS管SL90N20P經過嚴格的質量控制和測試，確保在各種工作條件下穩定可靠。請按照產品規格書和應用注意事項正確使用。
散熱設計建議：
由于高功率特性，建議在設計中考慮有效的散熱措施，以確保MOS管工作在合適的溫度范圍內。
總結：
MOS管SL90N20P以其高電壓、大電流和高功率的特性，為高功率電子系統提供了可靠的解決方案。在需要高功率承受能力和高電壓特性的場景下，SL90N20P是一個值得考慮的選擇。
