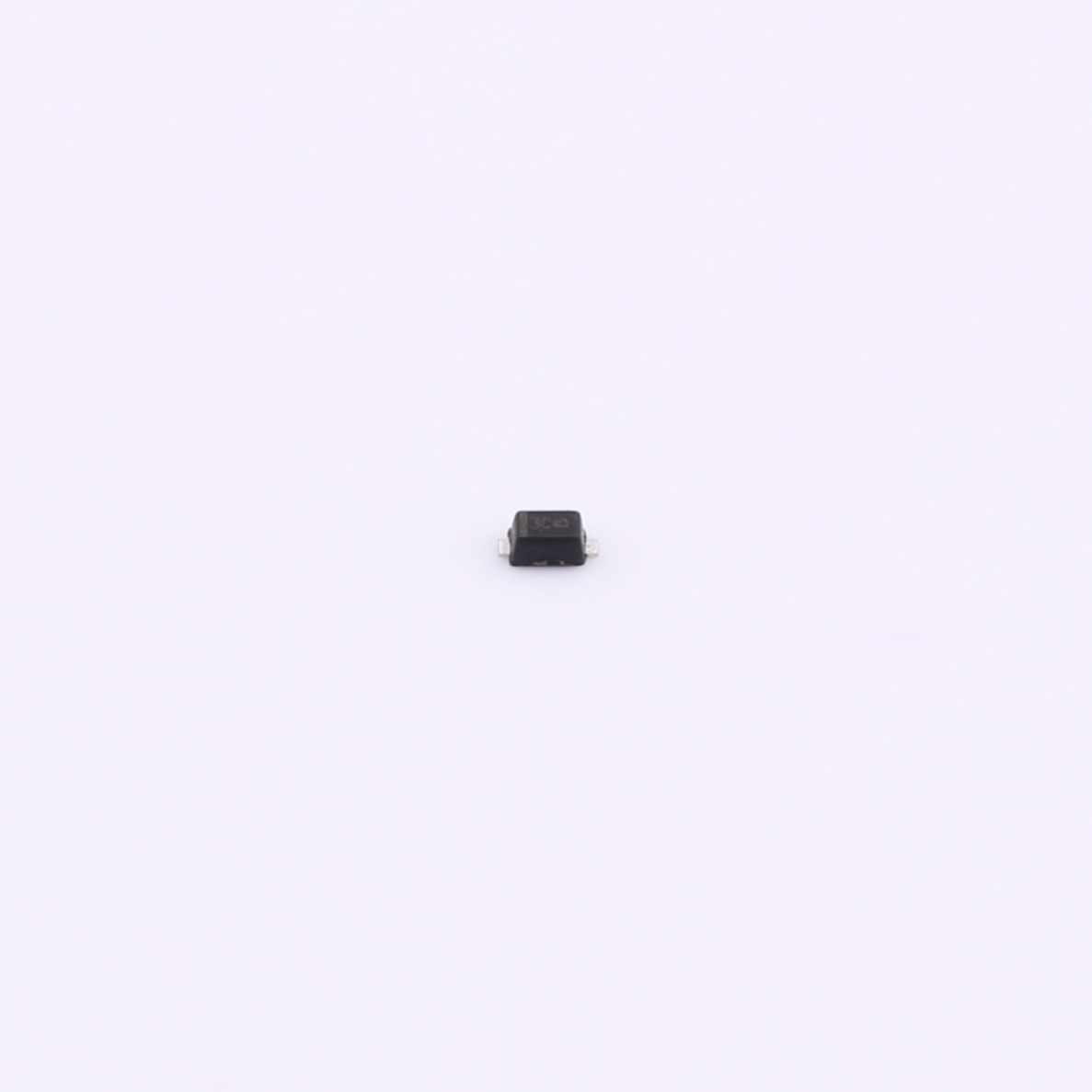

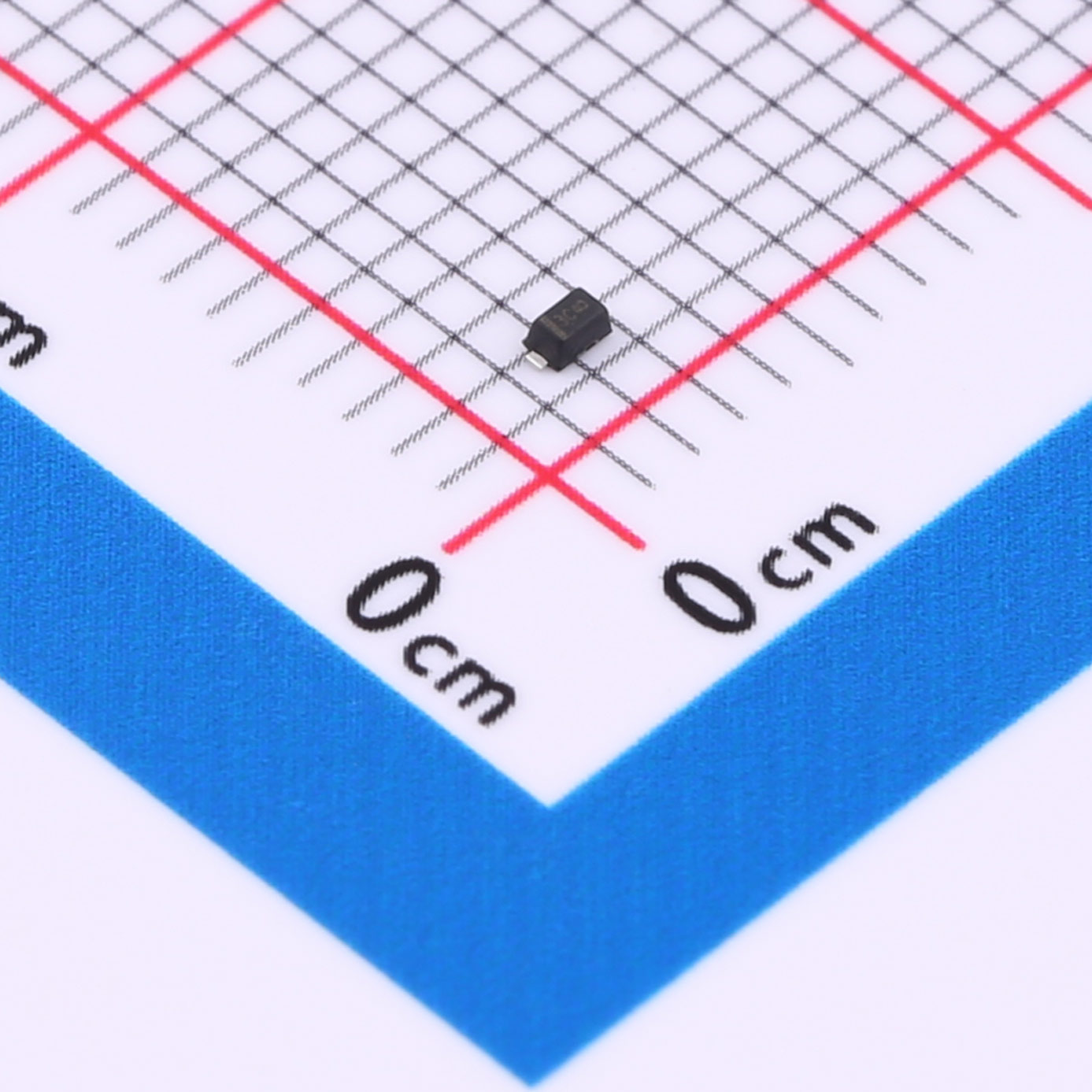

薩科微slkor靜電放電（ESD）保護二極管SLESD5Z3.3C是一款專為電子設備設計的二極管，旨在保護敏感電子元件免受靜電放電、電氣過應力（EOS）等瞬態電壓事件的損害。該二極管采用*的半導體技術制造，具有低電容、快速響應及高可靠性等特點，廣泛應用于各種需要靜電防護的電路中。其封裝形式為SOD-523，小巧緊湊，便于在電路板上布局和安裝。
下載數據手冊 在線咨詢
產品介紹：SLESD5Z3.3C ESD靜電保護二極管
一、產品概述
薩科微slkor靜電放電（ESD）保護二極管SLESD5Z3.3C是一款專為電子設備設計的二極管，旨在保護敏感電子元件免受靜電放電、電氣過應力（EOS）等瞬態電壓事件的損害。該二極管采用*的半導體技術制造，具有低電容、快速響應及高可靠性等特點，廣泛應用于各種需要靜電防護的電路中。其封裝形式為SOD-523，小巧緊湊，便于在電路板上布局和安裝。
二、產品特性
低反向工作電壓（VRWM）：3.3V，適用于低電壓工作環境，確保在正常工作條件下不會對電路造成額外負擔。
高擊穿電壓（VBR min）：3.6V，提供足夠的保護閾值，有效防止低于此電壓的靜電放電對電路造成損害。
低漏電流（IR）：1μA，在反向偏置時保持極低的電流泄漏，減少功耗，延長設備使用壽命。
高箝位電壓（VC）：6.5V，在遭遇靜電放電時，能迅速將電壓箝制在安全水平，保護后端電路免受過高電壓沖擊。
低結電容（CJ）：16.5pF，低電容設計有助于減少信號衰減，保持信號完整性，適用于高頻信號傳輸環境。
SOD-523封裝：小型化封裝，節省空間，便于自動化裝配，提高生產效率。
三、產品優勢
高效保護：針對靜電放電提供快速、可靠的防護，有效防止電路損壞。
低電容設計：保持信號傳輸質量，減少信號失真，適用于高速數據傳輸應用。
低漏電流：降低功耗，延長設備待機時間和使用壽命。
寬泛應用：適用于多種電路保護需求，兼容性強。
易于集成：小型化封裝，便于在狹小空間內安裝，提升設計靈活性。
四、應用領域
SLESD5Z3.3C靜電保護二極管廣泛應用于以下領域：
移動通信設備（手機、平板電腦等）
數據存儲設備（USB閃存盤、SD卡等）
消費電子產品（電視、音響、游戲機等）
工業自動化控制系統
汽車電子系統（車載娛樂系統、傳感器等）
以及其他需要靜電防護的電子設備中。
五、注意事項
安裝時請確保二極管極性正確，避免反向連接導致損壞。
在處理和安裝過程中，請采取適當的靜電防護措施，避免靜電對二極管造成損害。
請按照產品規格書推薦的參數范圍使用，避免超出其工作能力范圍。
存儲時應保持環境干燥、通風，避免高溫、高濕環境，以防性能下降。
如發現產品性能異常，請及時聯系供應商或制造商進行技術支持。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SLESD5Z3.3C SOD-523.pdf | SLESD5Z3.3C SOD-523 | - |
支持
如果您需要設計/技術支持，請告知我們并填寫 應答表 我們會盡快回復您。
Longevity
The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.
SLESD0502TL是一款專為敏感電子元件設計的超高效靜電放電（ESD）保護二極管。該二極管以其*的性能和緊湊的SOT-23封裝，為現代電子設備提供了可靠的靜電防護解決方案。在靜電沖擊發生時，SLESD0502TL能夠迅速響應，將靜電電荷安全地引導至地，有效防止靜電對電子元件的損害，確保設備的穩定運行。

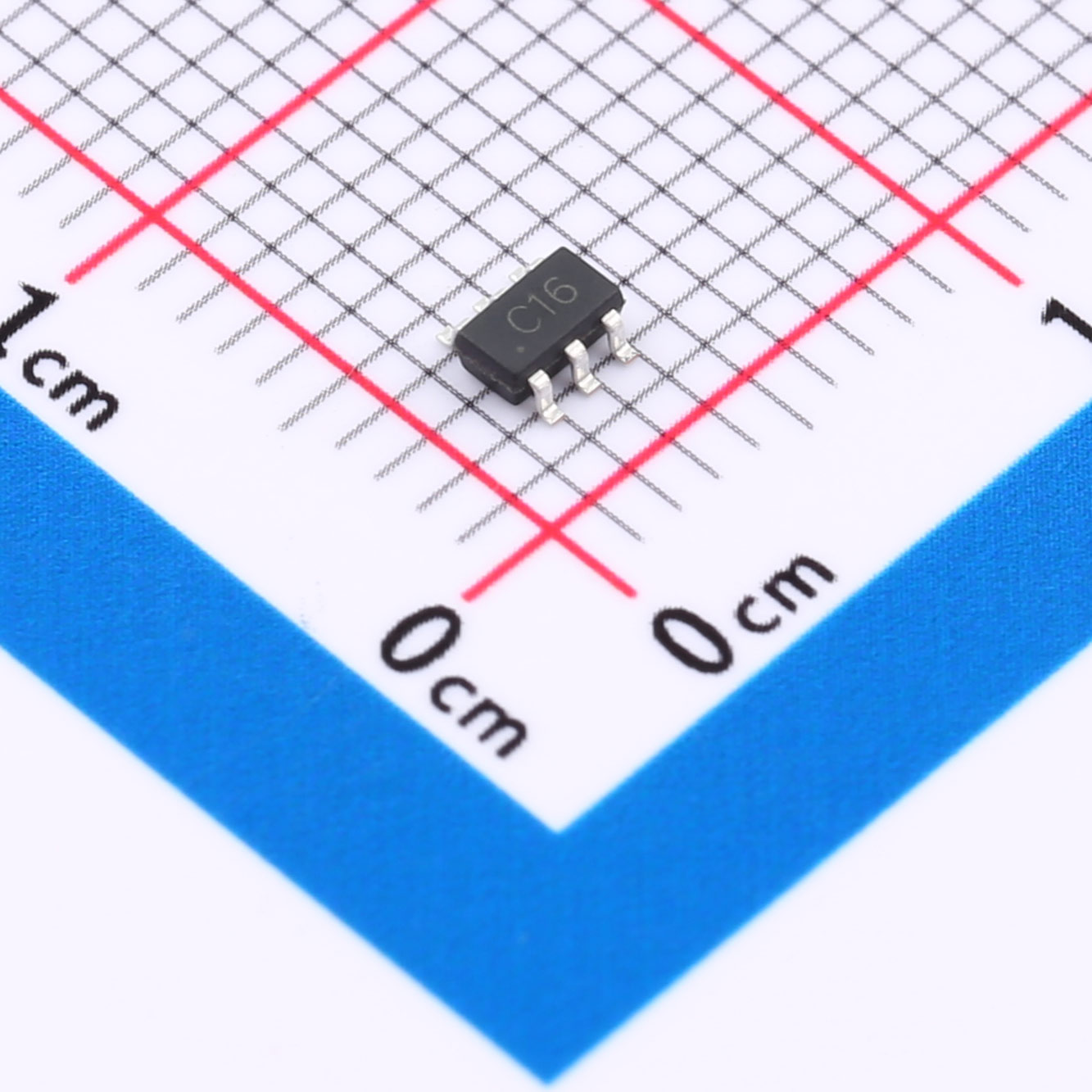

SLESD0514TL是一款高性能的靜電放電（ESD）保護二極管，專為保護敏感電子元器件免受靜電放電（ESD）事件的損害而設計。該二極管融合了*的半導體技術和優化的電路布局，能夠在靜電沖擊發生時迅速響應，將靜電電荷安全地引導至地，有效防止因靜電累積導致的電路故障或元件損壞。其SOT-23-6L封裝形式不僅緊湊且易于集成，為現代電子設備提供了可靠的靜電保護解決方案。
SLESD5B5CL是一款專為敏感電子元件設計的靜電放電（ESD）保護二極管，旨在提供高效、可靠的靜電防護解決方案。該二極管采用*的半導體技術，能夠在靜電放電事件發生時迅速響應，將靜電電荷安全地引導至地，從而有效防止靜電對電子元件的損害。憑借其低反向工作電壓、高擊穿電壓以及緊湊的SOD-523封裝，SLESD5B5CL成為眾多電子設備中不可或缺的靜電保護元件。

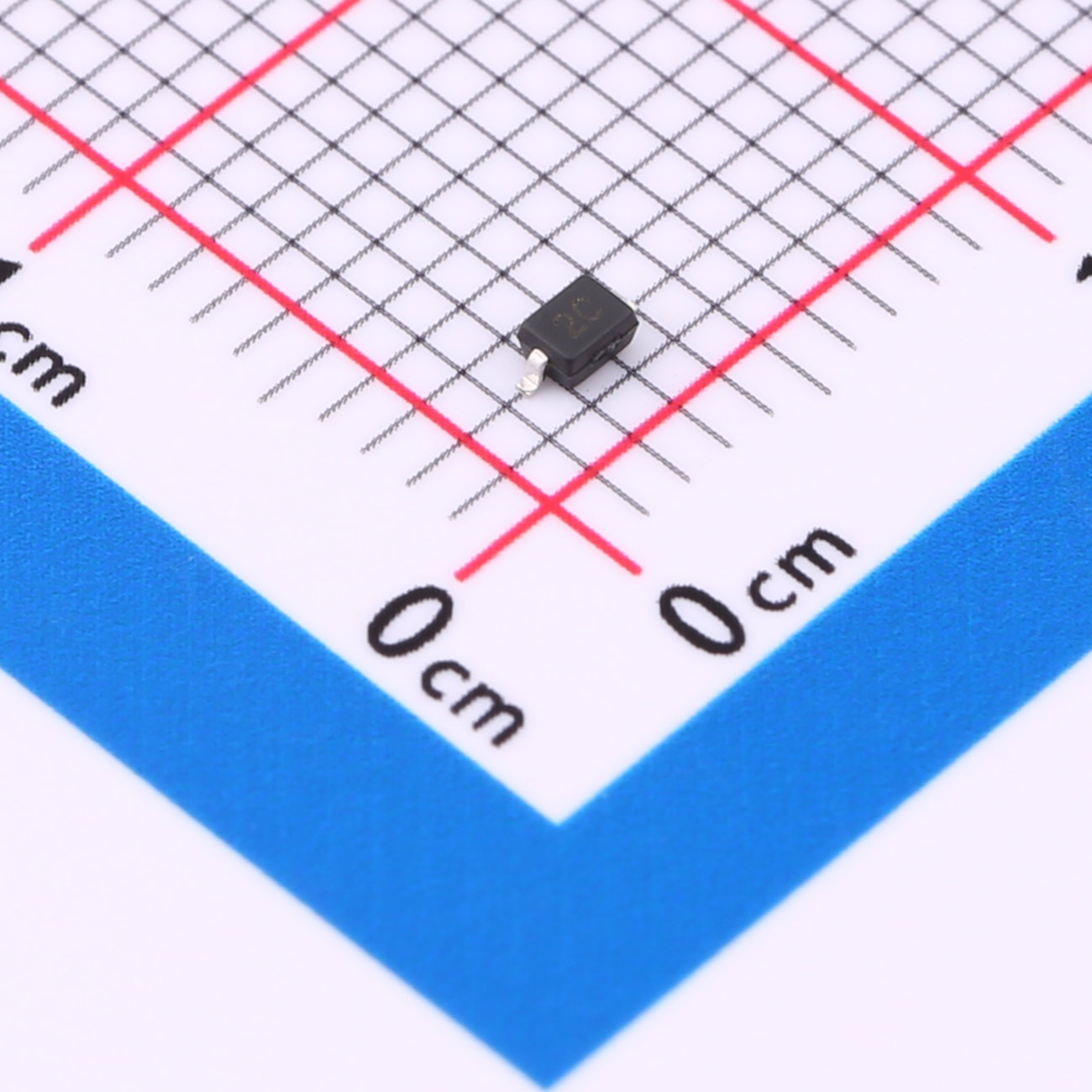

SLESDBL7V0D3是一款高性能的靜電放電（ESD）保護二極管，專為保護敏感電子元器件免受靜電放電事件損害而設計。該二極管集成了*的半導體技術，能夠在極短的時間內將靜電電荷安全地引導至地，有效防止因靜電累積導致的電路故障或*性損壞。SLESDBL7V0D3以其*的電氣特性和緊湊的封裝尺寸，成為眾多電子設備中不可或缺的靜電保護元件。

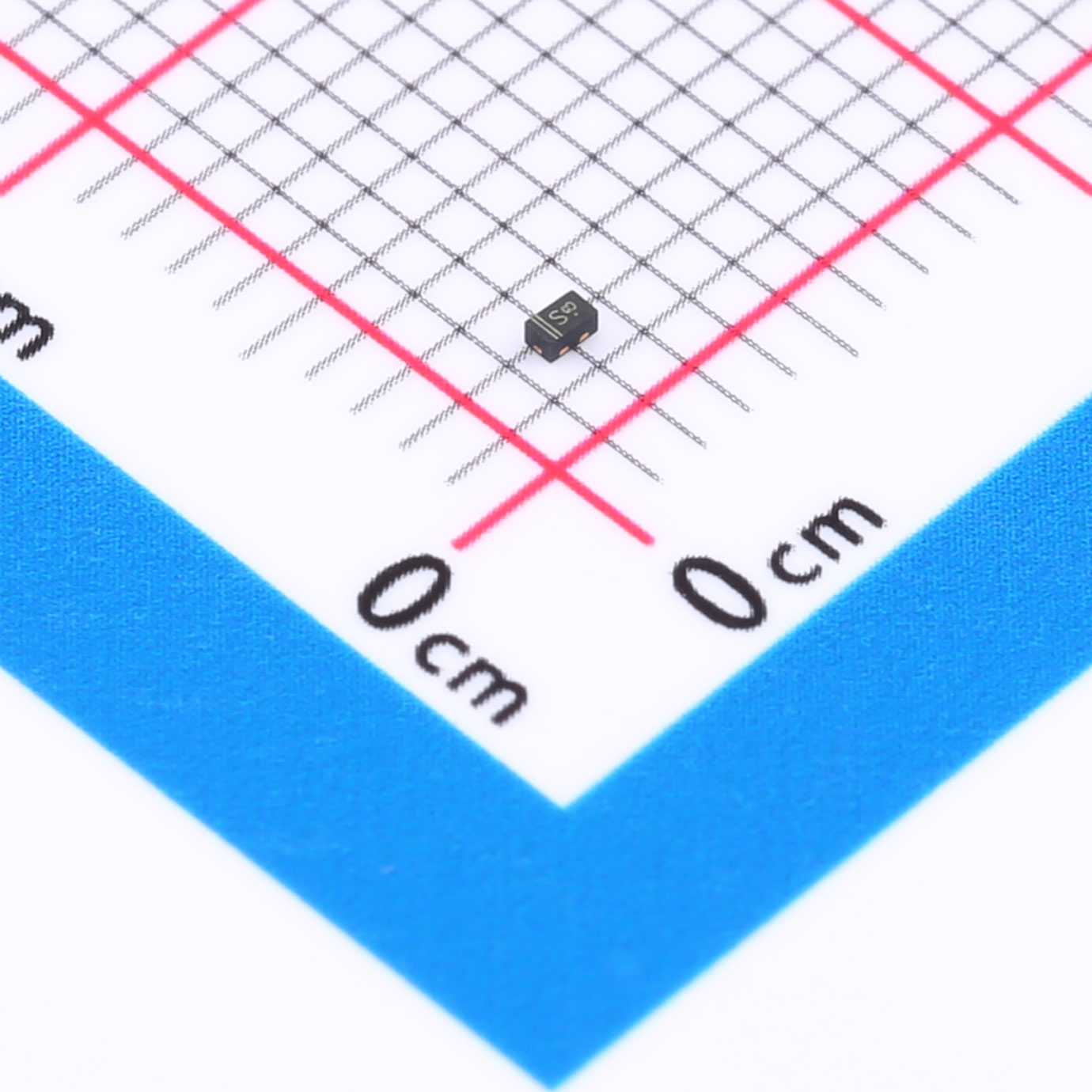

薩科微slkor靜電保護二極管SLESDTU5V0A1是一款專為5.0V工作電壓設計的二極管，采用緊湊且高效的DFN1006封裝形式。該二極管以其*的靜電防護能力和極低的漏電流特性，為各類電子設備提供了可靠的保護屏障。SLESDTU5V0A1能夠快速響應并有效鉗制靜電放電（ESD）和瞬態過電壓，確保敏感電子元件免受損害，保障電路的穩定運行和延長產品的使用壽命。

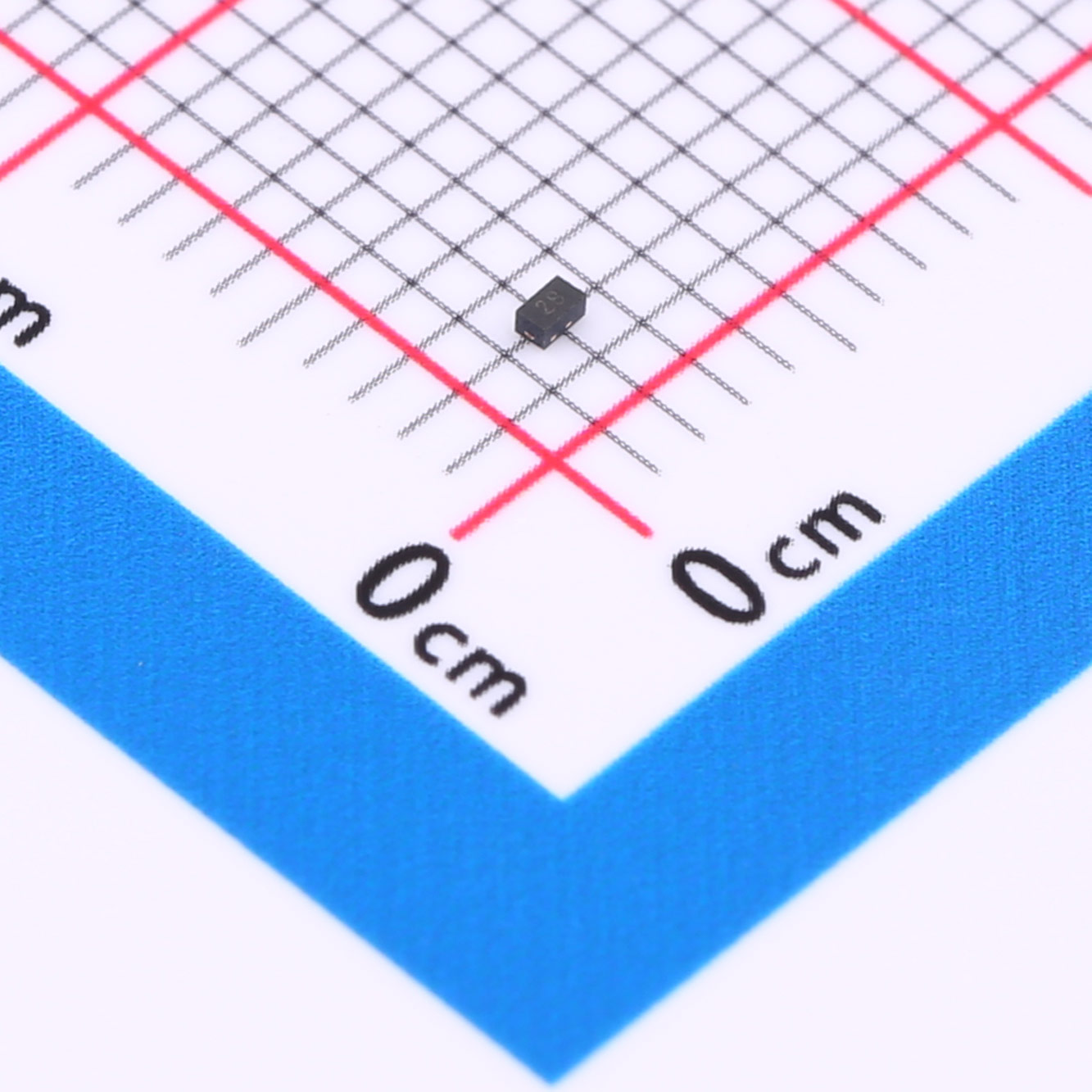

薩科微slkor靜電保護二極管AU0511P1是一款高性能二極管，專為5.0V工作電壓環境下的電子設備設計。該二極管采用*的DFN1006封裝，不僅提供了*的靜電保護能力，還兼顧了小型化設計，便于集成到各種緊湊的電路板上。AU0511P1能夠有效抵御靜電放電（ESD）和瞬態過電壓的沖擊，保護敏感電子元件免受損害，確保電路的穩定性和可靠性。

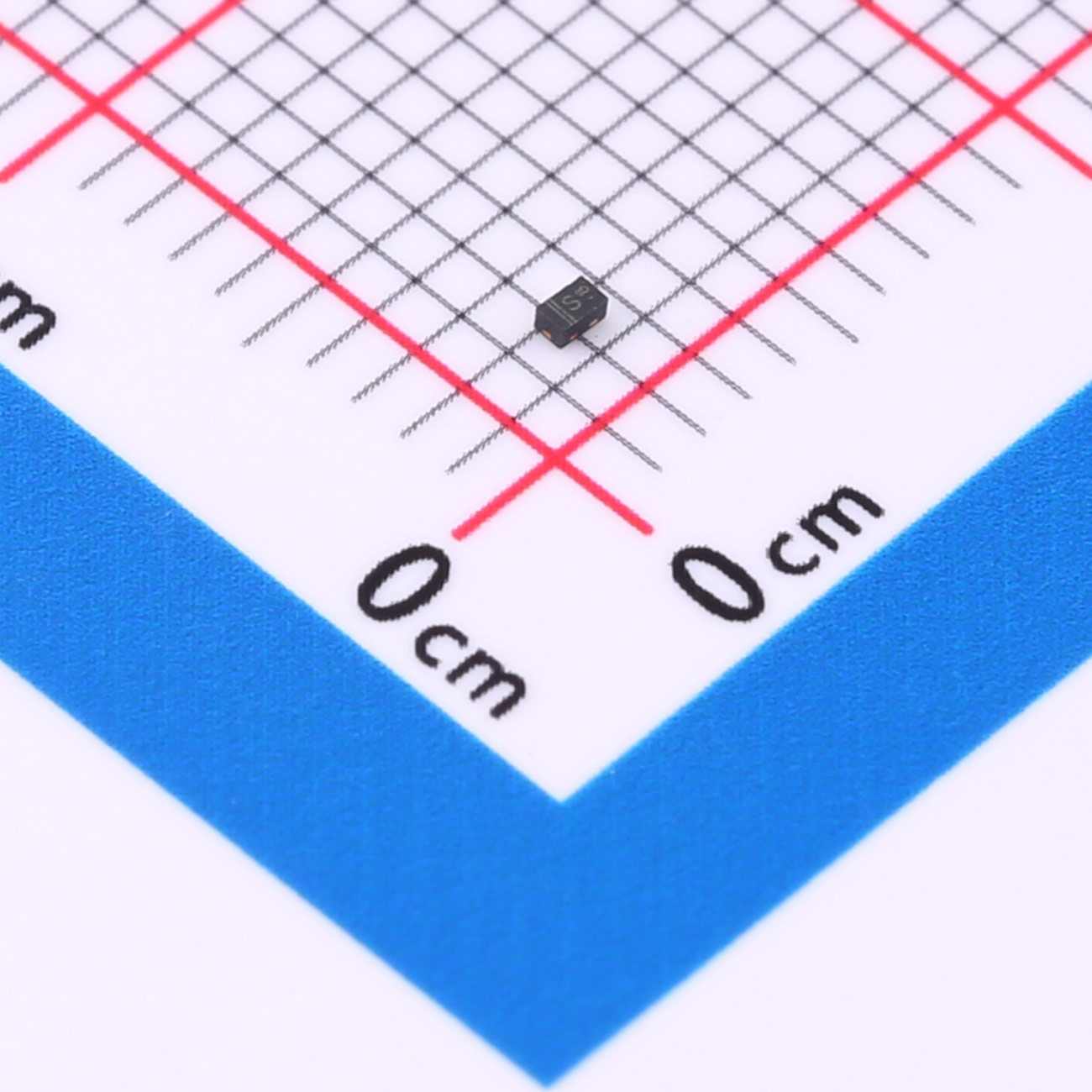

薩科微slkor靜電保護二極管SLESD3301是一款專為3.3V電路設計的*ESD二極管，旨在保護敏感電子元件免受靜電放電和瞬態過電壓的損害。該二極管集成了*的電氣性能與緊湊的SOD-523封裝，為現代電子設備提供了高效、可靠的靜電保護解決方案。無論是消費電子產品、數據通信設備還是工業自動化系統，SLESD3301都能有效保障電路的穩定性和安全性。

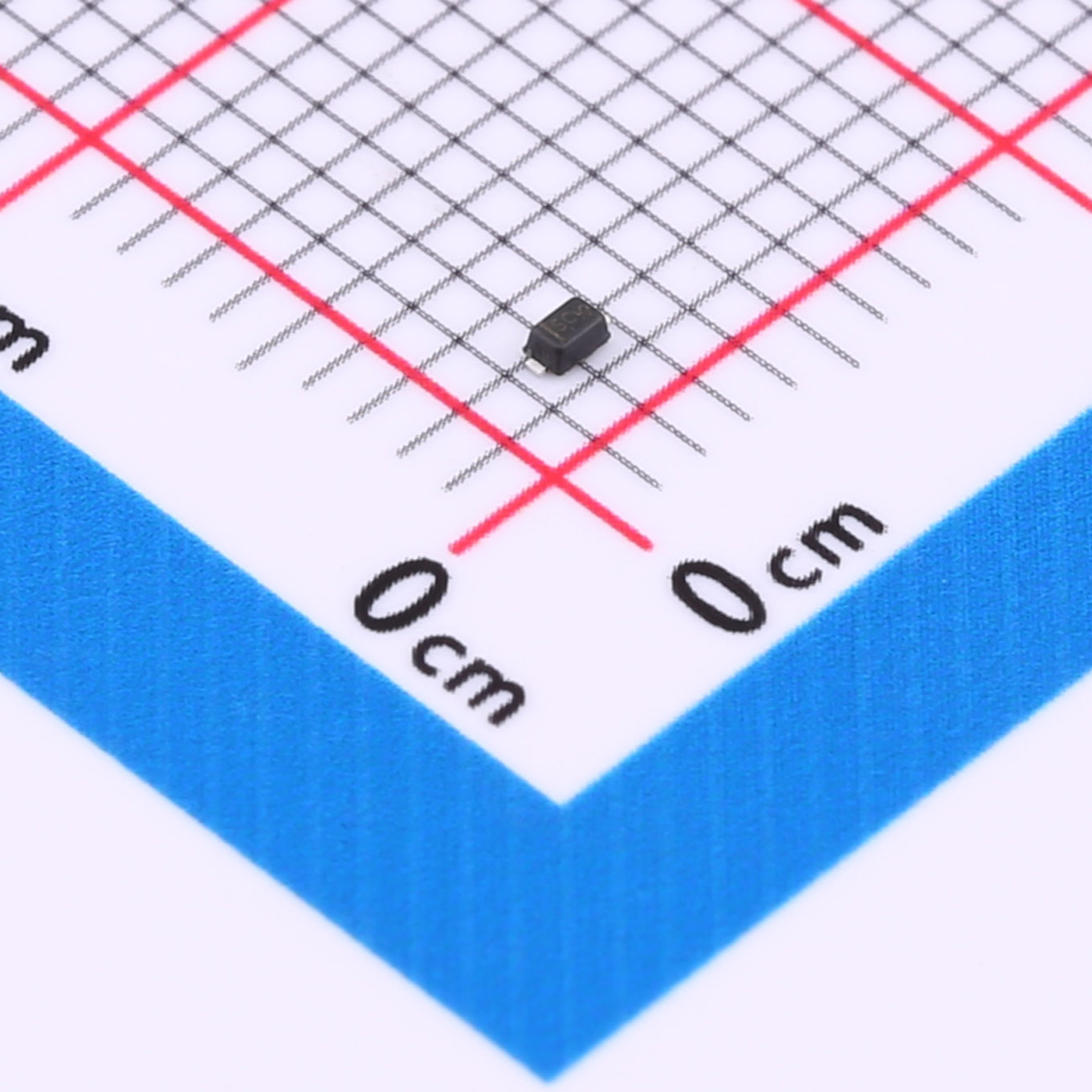

薩科微slkor靜電保護二極管SBD52C05L01是一款專為低壓電路設計的二極管，采用緊湊的SOD-523封裝，以其低漏電流、高擊穿電壓和快速響應特性，為敏感電子元件提供可靠的靜電保護。該二極管適用于5V工作電壓環境，能夠有效抵御靜電放電和瞬態過電壓的威脅，確保電路的穩定運行。
