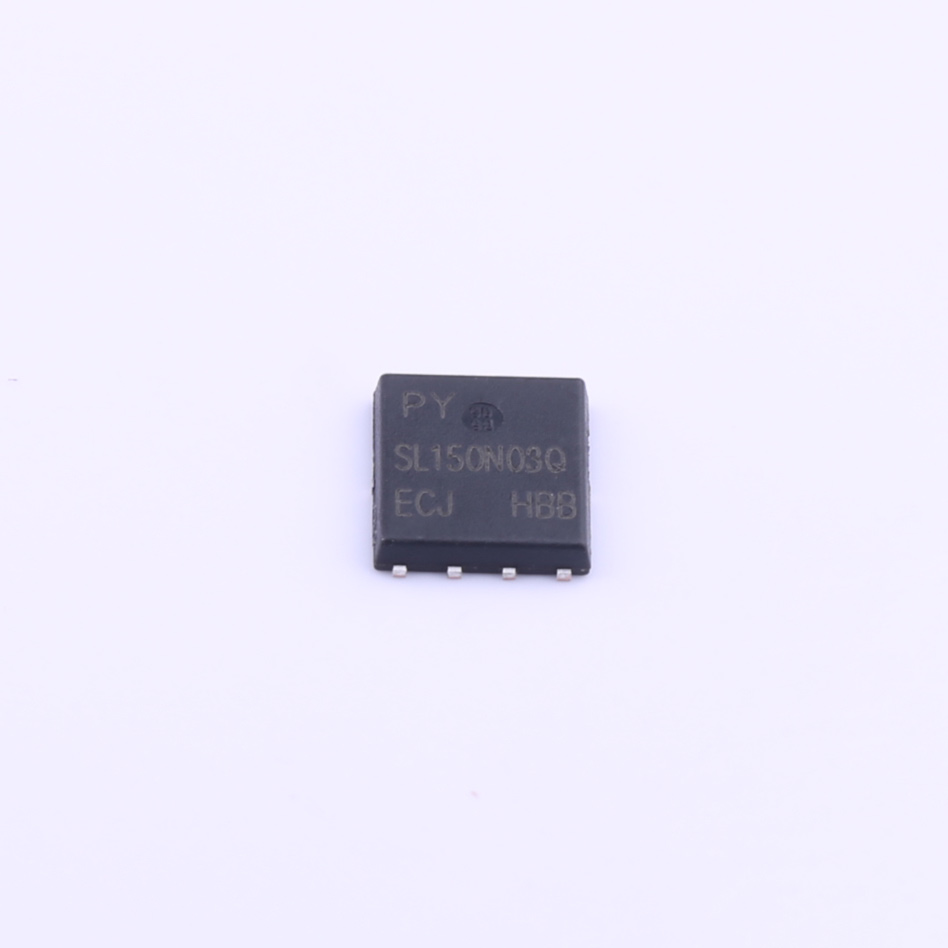

SL150N03Q 低壓N溝道MOS管
SL150N03Q是一款低壓N溝道MOS管，具有高電流、低導通電阻和高功率特性，適用于直流-直流轉換器、功率因數校正、電機驅動等高效率、高可靠性的電力應用。
參數
漏源電壓（Vdss）：30V
連續漏極電流（Id）：150A
功率（Pd）：166W
導通電阻（RDS(on)）：1.6mΩ @ 10V, 30A
閾值電壓（Vgs(th)）：2.5V @ 250uA
封裝

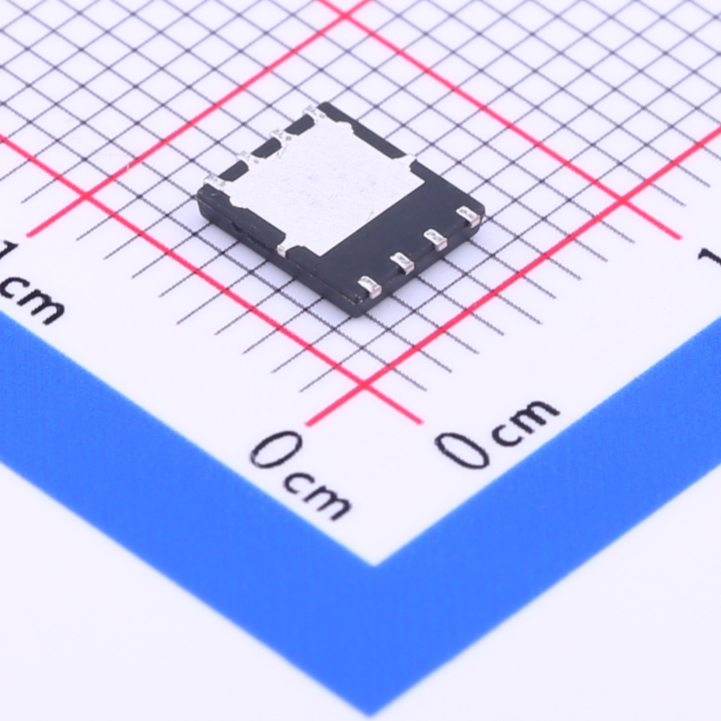

DFN 5x6-8L：8引腳表面貼裝封裝，尺寸為5x6mm，便于集成設計和布局。
應用
直流-直流轉換器
電機驅動器
功率因數校正
LED驅動器
太陽能逆變器
產品優勢
高電流承受能力：150A的漏極電流能夠滿足大部分高電流應用的需求。
低導通電阻：1.6mΩ的導通電阻能夠提高能效，減少功率損耗。
高功率：*大166W的功率允許MOS管在高電壓、高電流環境下工作。
低閾值電壓：2.5V的閾值電壓可以在低電壓環境下有效控制MOS管的導通狀態。
小封裝尺寸：5x6mm的DFN封裝便于高密度、緊湊型設計的實現。
注意事項
請根據應用需求正確選擇驅動電路和散熱設計。
在正常使用過程中，避免過電壓、過電流和超溫度等情況發生，以保證設備的長壽命和可靠性。
包裝
SL150N03Q按照工業標準進行包裝，供應方式為盤裝或卷裝，便于生產線自動化貼裝。
關于薩科微 Slkor：
薩科微 Slkor是一家致力于提供高品質、高性能半導體器件的制造商，擁有先進的技術和嚴格的質量控制體系，為客戶的設計提供*佳的解決方案和支持。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| C251155_N溝道30V150A_2018-07-13.pdf | - |
