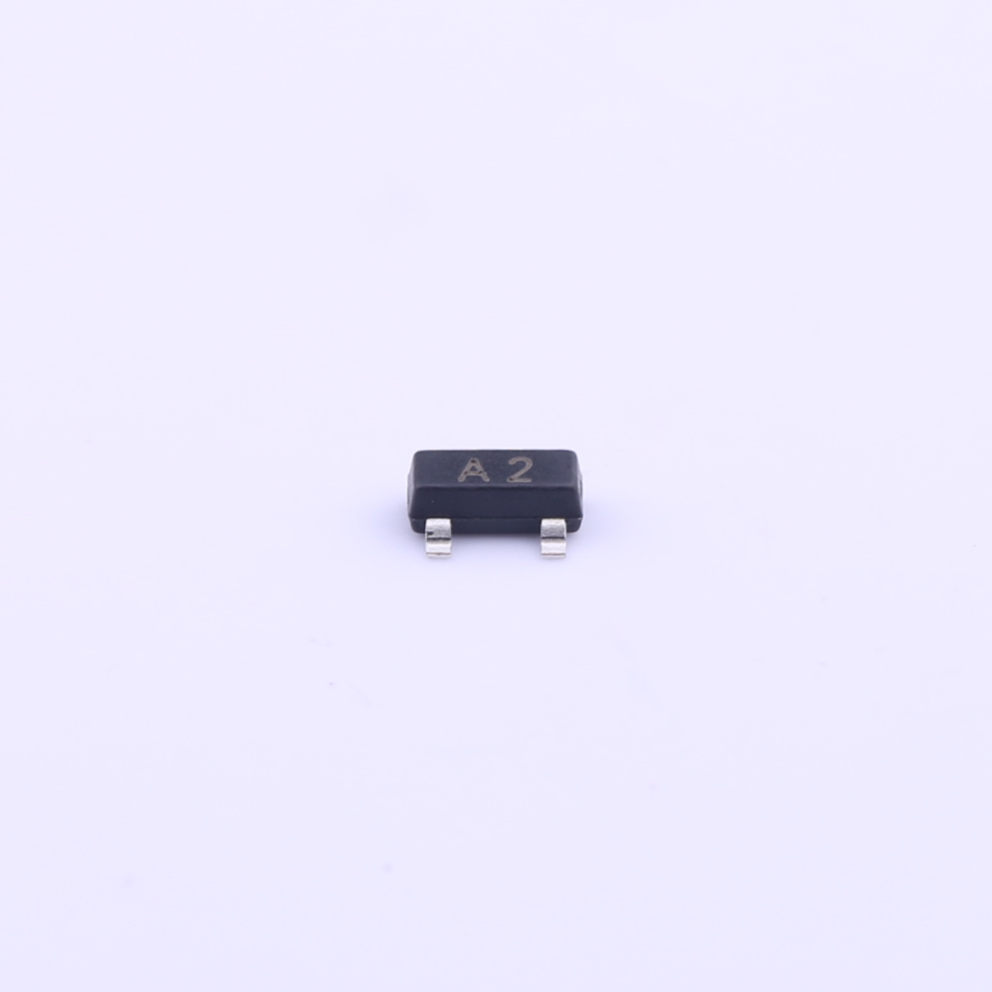

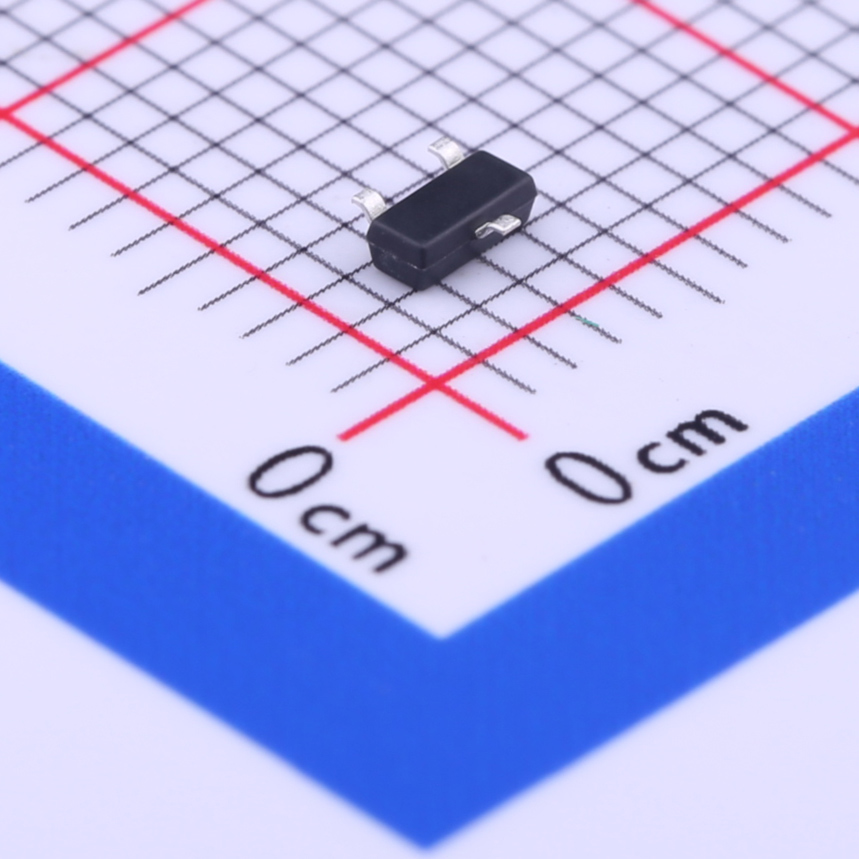

產品名稱：低壓MOS管SL2302M
類型：N溝道
漏源電壓(Vdss)：20V
連續漏極電流(Id)：1.2A
導通電阻(RDS(on)@Vgs,Id)：110mΩ@4.5V
閾值電壓(Vgs(th)@Id)：1V@250μA
封裝：SOT-723
SL2302M是一款N溝道低壓MOS管，適用于低壓、低功率的開關電路和功率放大電路。該器件漏源電壓為20V，*大連續漏極電流為1.2A，可提供高效的電源開關。導通電阻為110mΩ@4.5V，能夠降低功耗，提高效率。
SL2302M的閾值電壓為1V@250μA，適合用于低電壓控制電路。其SOT-723封裝使其具有體積小、重量輕、便于安裝等特點，適用于小型電路板和微型應用。
如果您需要在低壓、低功率電路中進行電源開關或功率放大，SL2302M將是一個很好的選擇。
| 文件名稱 | 標題 | 說明 |
|---|---|---|

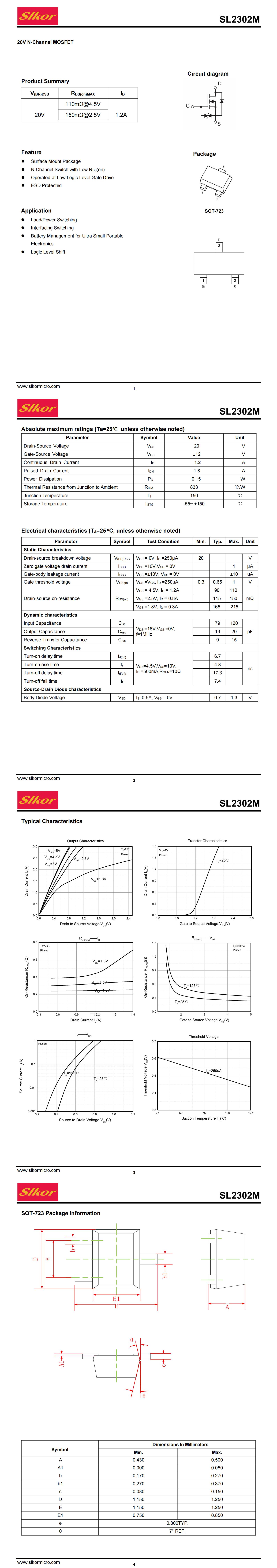

| SL2302M.PDF | - |
